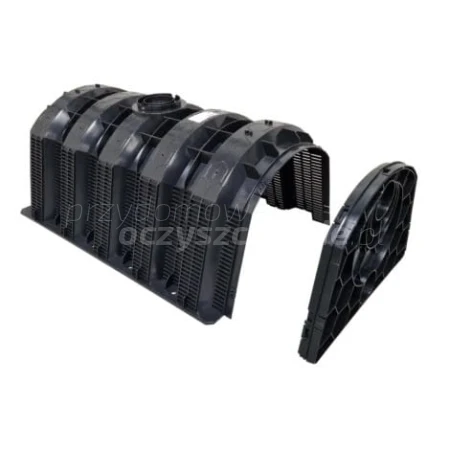

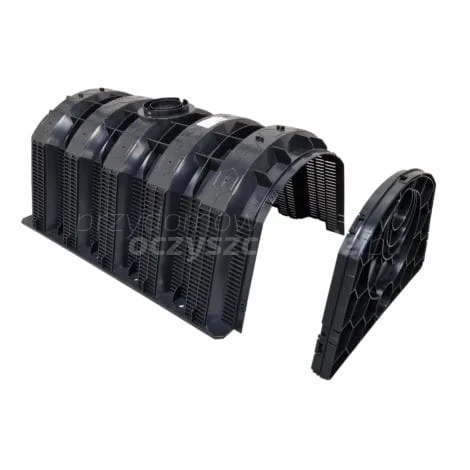

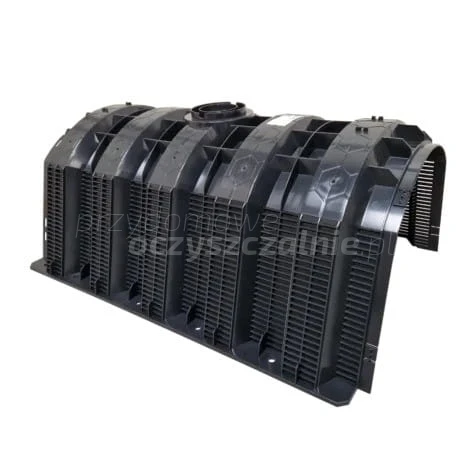

TUNEL ROZSĄCZAJĄCY 300

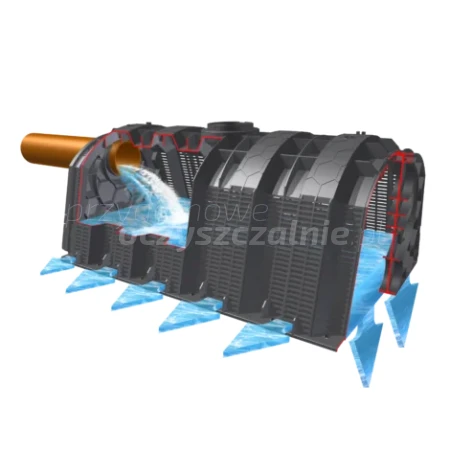

Tunele rozsączające 300 są przeznaczone do rozsączania w gruncie ścieków oczyszczonych a także wód opadowych. Główną zaletą tuneli jest duża powierzchnia rozsączania - przez dno oraz ściany boczne. Tunele rozsączające wymagają również mniejszej powierzchni wykopu w stosunku do tradycyjnego drenażu rurowego, dzięki czemu mogą być stosowane na działkach o ograniczonej powierzchni. Kolejną zaletą tuneli jest, że są one  przystosowane do montażu w gruncie, na którym odbywa się ruch pojazdów do 3,5 t. Tunele mogą być łączone w ciągi o dowolnej długości. Ich montaż nie jest skomplikowany i zajmuje mało czasu.

Tunele rozsączające 300 wykonane są z PEHD (polietylenu wysokiej gęstości), który jest odporny na niekorzystne warunki atmosferyczne, nie koroduje i ma wysoką trwałość na uszkodzenia mechaniczne. Użyta metoda produkcyjna pozwoliła uzyskać produkty o zwartej a zarazem lekkiej konstrukcji. Dodatkowo tunele posiadają ożebrowania, które wzmacniają całą konstrukcję. Pojemność pojedynczego tunelu wynosi 300 litrów.

Instrukcja montażu tuneli rozsączających 300:

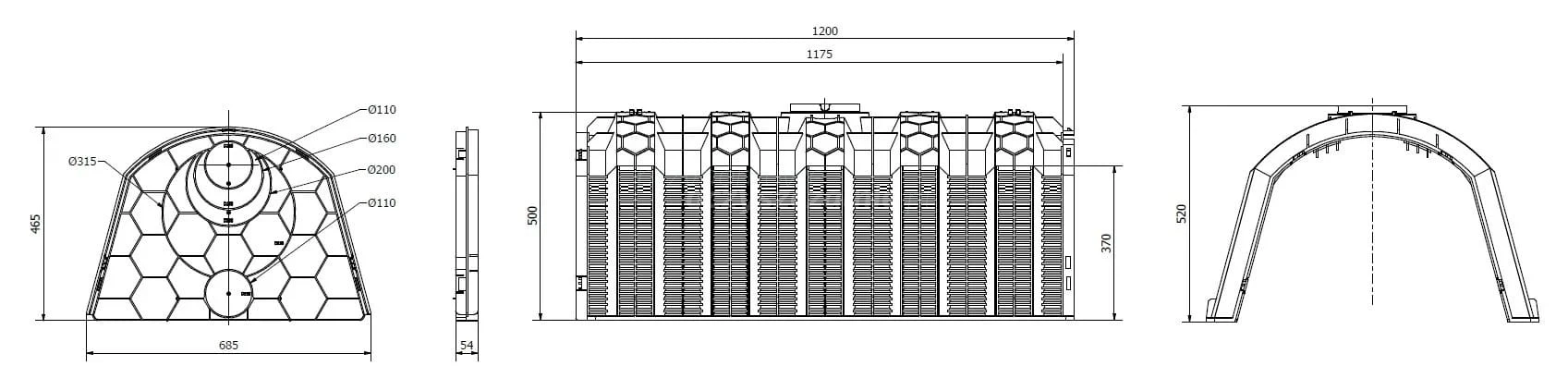

Na początku każdej nitki tuneli należy zamontować dekiel  - do kupienia TUTAJ. Dekiel wyposażony jest w dwa przyłącza Ø110 oraz po jednym Ø160, Ø200, Ø315 mm. Montaż dekla do tunelu umożliwiają specjalne zatrzaski. Dekiel montujemy również na końcu nitki tuneli. Jednocześnie należy pamiętać, aby zapewnić doprowadzenie powietrza na końcu drenażu. Można to zrobić poprzez wykorzystanie przyłączy Ø110, Ø160 lub Ø200 znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie jednego z przyłączy w deklu zamykającym. Przyłącze to można również wykorzystać do montażu studzienki zamykającej (rewizyjnej).

Producent zaleca prowadzenie okresowych przeglądów złoża. Ważne, aby nitki złoża były równo obciążone ściekami lub wodą deszczową. Aby uniknąć zarastania komór przez korzenie, w bliskim sąsiedztwie złoża rozsączającego wykonanego z tuneli 300 zabronione jest sadzenie drzew i roślin o długim systemie korzeniowym. Wszelkie warunki posadowienia złoża muszą być zgodne z zaleceniami producenta.

Warunki montażu tuneli rozsączających 300:

Minimalna szerokość wykopu złoża powinna wynosić 0,8 m, a minimalna odległość pomiędzy nitkami 1 m. Dno wykopu powinno być starannie wyrównane. Na dnie wykopu układamy warstwę wspomagającą rozsączenie  składającą się z kamieni o frakcji 16-32 mm lub kruszywa (bez wapieni) o frakcji 32-64 mm, o grubości nie mniejszej niż 100 mm (pod warunkiem występowania gruntów dobrze przepuszczalnych). Warstwa wspomagająca może być dowolnie zwiększona w zależności od warunków gruntowo-wodnych. Tunele należy nakryć geowłókniną - do kupienia TUTAJ. Nitki tuneli układamy ze spadkiem około 1%. Tunele układamy maksymalnie na głębokości 1200 mm, licząc od powierzchni gruntu do górnej krawędzi tuneli. Długość pojedynczej nitki tuneli nie powinna przekraczać 30 m. Każdą nitkę złoża należy wyposażyć w doprowadzenie powietrza – wentylację niską. Całość zasypać gruntem rodzimym. Dla rozsączania wody deszczowej warstwa wspomagająca nie jest wymagana.

Tunele rozsączające mogą być instalowane w miejscach ruchu kołowego oraz pod parkingami, gdzie następuje ruch aut do 3,5 tony. W takim przypadku należy zachować naziom minimum 50 cm, pomiędzy powierzchnią gruntu a górną krawędzią tuneli.

Wytyczne dotyczące długości tuneli rozsączających:

Ilość tuneli, jak i grubość warstwy wspomagającej należy dobrać do aktualnych warunków gruntowo-wodnych.

1. Osadniki gnilne i oczyszczalnie biologiczne - producent zaleca minimalną ilość tuneli na jednego użytkownika przy posadowieniu w gruntach dobrze przepuszczalnych: 3 tunele na 1 użytkownika (RLM) dla osadników gnilnych oraz 2 tunele na 1 użytkownika (RLM) dla oczyszczalni z napowietrzaniem (biologicznych).

2. Zbiorniki na wodę deszczową ( przy montażu za zbiornikiem na wodę deszczową lub odwodnieniem liniowym) - przy posadowieniu w gruntach dobrze przepuszczalnych producent zaleca 1 tunel rozsączający na każde 15m² powierzchni połaci dachowej lub powierzchni, z której zbierana jest woda ( dla średniej sumy opadów rocznych na 1m² = 600 mm).

Akcesoria powiązane:

STUDZIENKA ROZDZIELCZA D300 AQR - do kupienia TUTAJ , jest to urządzenie odpowiedzialne za rozdział ścieków na nitki drenażu rozsączającego lub złoża biologicznego.

STUDZIENKA ZAMYKAJĄCA D300 AQZ -  do kupienia TUTAJ, jest to urządzenie odpowiedzialne za napowietrzenie ścieków w nitce drenażu rozsączającego lub złoża biologicznego. Pełni ona również funkcję serwisową złoża.

Na studzienkę można zamontować NADBUDOWĘ D300 H150 AQ - do kupienia TUTAJ, pozwalającą posadowić studzienkę na większej głębokości. Nadbudowę przykręcamy używając czterech wkrętów INOX, bezpośrednio na studzience lub innej nadbudowie. Przed montażem sprawdzić dopasowanie.
